Zveřejněno: 30. 11. 1999 0:00 Napsal Petr Šetina
Nadřazená kategorie: LETECKÁ TECHNIKA Kategorie: LETECKÁ VÝZBROJ

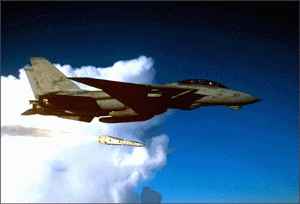

Hughes AIM-54 Phoenix

Nepochybně jedna z nejvýkonnějších raket typu vzduch-vzduch na světě. Raketa je užívána pouze stíhacím letounem F-14 Tomcat, operujícím z letadlových lodí amerického námořnictva. Rakety byly původně navrženy na spolupráci s radiolokátorem Hughes AWG-9, který kromě jiných funkcí řídí střelbu a byl navržen pro námořní verzi stíhacího bombardéru F-111B. Problémy s neustálým nárůstem hmotnosti letounu způsobili ukončení programu. S hmotností 447 kg při odpálení dosahuje raketa Phoenix rychlosti Mach 5 a její dolet činí 200 kilometrů. Používá raketový motor Aerojet Mk.60 nebo Rocketdyne Mk.47. Po vypuštění raketa vystoupá zhruba do výšky 30,5 km a tam se rychlostí Mach 3,8 pod vedení autopilota zaměří na cíl. Po vyhoření prvního stupně motoru raketa pomalu klesá směrem k cíli a zapne druhý stupeň, při čemž dosáhne rychlosti až Mach 5+. Naváděcí systém pracuje v poloaktivním režimu, což znamená, že přijímá odražené signály od palubního radiolokátoru letounu, ze kterého byla vypuštěna. V okamžiku, kdy se raketa zaměří přesně na cíl, dochází k aktivaci vlastního radarového systému, který vysílá svůj vlastní signál, jehož odrazy jsou přijímány autonomní anténou na palubě rakety, a zaměřuje pozici cíle. Díky tomu lze raketu používat na značné vzdálenosti. Manévrování se děje pomocí hydraulicky ovládaných trojúhelníkových řídících ploch. Hlavice obsahuje ničivou nálož o hmotnosti 60 kg trhaviny, ta je iniciována buď přímým dopadem na cíl nebo v optimální vzdálenosti od cíle, kdy jej iniciuje vlastní radar nebo infračervené roznětky. Raketa se používá od roku 1973 a byla mnohokrát zmodernizována.

Technicko-taktická data
Datum výroby od 1974
Cena za jeden kus 477 131 USD
Pohon raketový motor Hercules na pevné palivo
Rychlost 4 828 km/h
Dolet přes 185 km
Hmotnost 464,50 kg
Délka 3,90 m
Průměr 0,38 m
Rozpětí 0,90 m
Hlavice vysoce explozivní
Hmotnost hlavice 61,20 kg
Navádění radarové poloaktivní a aktivní
